Проектирование печатных плат является одним из основных направлений деятельности нашей фирмы,
которому мы всегда уделяли особое внимание. За многие годы работ по разводке печатных плат мы
приобрели богатый опыт, который с успехом претворяем в новых проектах.
Сегодня наши опытные Конструкторы быстро и качественно проектируют печатные
платы любых типов по схемотехнике и любой сложности по исполнению:
аналоговые, цифровые, аналогово-цифровые, высокочастотные; с любыми типами корпусов, в том числе с BGA-корпусами; односторонние, двусторонние; многослойные печатные платы (до 20слоев) с глухими и слепыми переходами; объединительные платы; платы блоков питания и т.д.

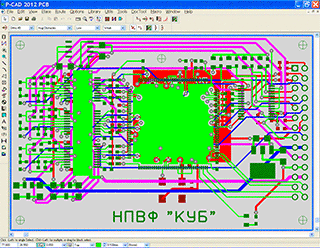

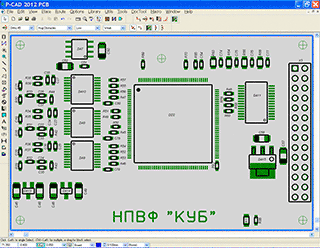

Проектирование печатных плат осуществляется в интерактивном, полуавтоматическом и
автоматическом режиме в системах САПР с учетом требований ГОСТ и IPС.
Сама работа по проектированию печатных плат может осуществляться как в удаленном режиме, так и
с непосредственным участием разработчика электрической схемы и нашего
конструктора на территории нашей фирмы.

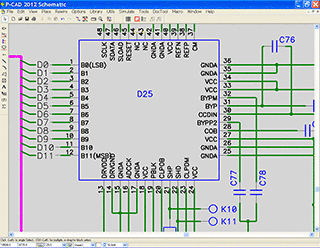

Для начала работ по проектированию требуется: техническое задание, электрическая
схема (в любом виде), перечень элементов, габаритный чертёж печатной платы с
желаемым размещением элементов. Для всех элементов желателен чертёж цоколёвки и
посадочного места (или сам элемент).
Процесс проектирования печатной платы завершается получением базы данных в
электронном виде для дальнейшего изготовления печатной платы и, при
необходимости, выпуском комплекта Конструкторской Документации.
Состав и требования к правилам оформления Конструкторской Документации
согласуется с Заказчиком при получении технического задания на проектирование.
Срок проектирования печатных плат может занять от одной до нескольких рабочих недель
в зависимости от сложности проекта, качества предоставленных исходных данных и
оперативности ответов разработчика на уточняющие вопросы по ТЗ.
Стоимость проектирования печатных плат определяется по количеству монтажных
точек и наличию особых требований к трассировке, ведущих к увеличению
трудоёмкости.
Приблизительную оценку стоимости Вашего проекта и сроков проектирования печатной
платы мы предоставляем в течение суток после получения от Вас проекта ТЗ
(технического задания), схемы и перечня элементов.
К каждому выполненному проекту печатной платы, по желанию Заказчика или
требованию в ТЗ мы формируем полный комплект гербер-файлов и файлов сверловки
необходимых для производства, а также файлы для изготовления трафаретов.
Кроме того, мы выполняем панелизацию плат для автоматического монтажа.
Для 100 % - проверки топологии печатной платы и работоспособности принципиальной
схемы устройства рекомендуем экспресс-изготовление опытных образцов.
|
