Для скорейшего начала работ, правильности их выполнения по изготовлению печатных плат,
их монтажу и их проектированию нужна заполненная сопроводительная записка на наших бланках,
которые Вы можете скачать с этой страницы или с соответствующих тематических страниц нашего сайта.
Помните, успех общего дела зависит и начинается, с грамотно поставленного задания !
Для нанесения маркировки на печатную плату методом шелкографии и способом травления
в передаваемом файле, необходимо учитывать параметры шрифта.
Параметры шрифта характеризуются высотой букв, толщиной линии шрифта и расстоянием между буквами.
Часто при выполнении маркировки в P-Cad`е возникают трудности: нет русских букв,
символы маркировки сливаются между собой до нечитаемости или обозначения
не помещаются по размеру (накладываются на контактные площадки, залезают под
корпуса элементов или перекрывают соседнюю маркировку).
Для преодоления выше перечисленных трудностей, нами разработаны шрифты,
которые мы рекомендуем Вам использовать:

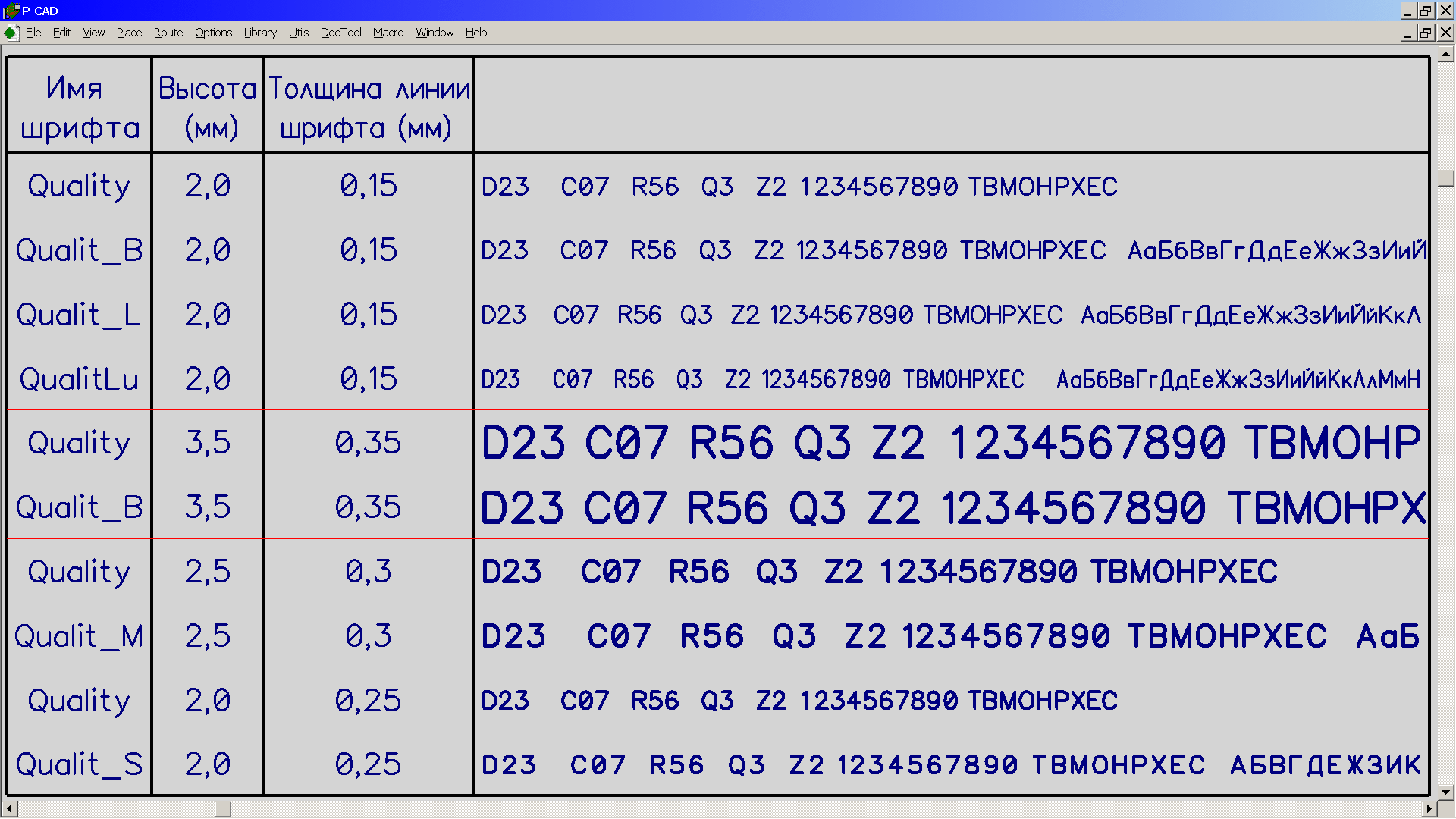

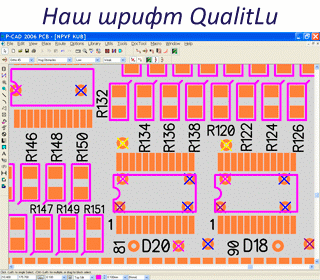

QualityLu - для маркировки шелкографией, суженный, v 3.0
рекомендуемая высота шрифта от 2,0 мм с шириной линии от 0,15 мм.
Quality_L - для маркировки шелкографией, v 3.0
рекомендуемая высота шрифта от 2,0 мм с шириной линии от 0,15 мм.
Quality_B - для маркировки шелкографией, v 2.0
рекомендуемая высота шрифта от 2,0 мм с шириной линии 0,15 мм.
Quality_B - для маркировки травлением, v 2.0
рекомендуемая высота шрифта от 3,0 мм с шириной линии от 0,35 мм.
Quality_M - для маркировки травлением, v 2.0
рекомендуемая высота шрифта от 2,5 мм с шириной линии от 0,3 мм.
Quality_S - для маркировки травлением, v 2.3
рекомендуемая высота шрифта от 2,0 мм с шириной линии от 0,25 мм.
>> Посмотреть шрифты <<
Вам нужно просто их разархивировать
и записать в корневой каталог куда установлен P-Cad (v.2000 и выше).
|
